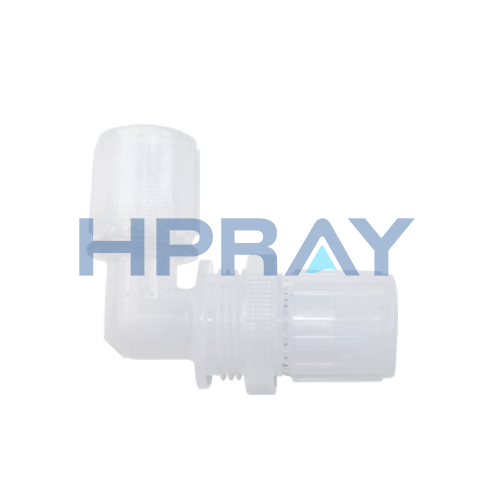

Product Description

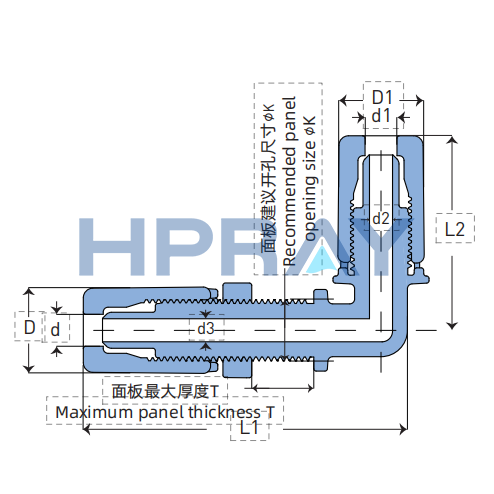

规格MODEL | 外形尺寸DIMENSIONS(mm) | |||||||
D | d | D1 | d1 | d2 | d3 | t(Max) | K | |
KLQ3L-1/4"X1/4° | 18.00 | 6.65 | 18.00 | 6.65 | 3.95 | 3.95 | 12.70 | 13.50 |
KLQ3L-3/8"X3/8" | 21.70 | 9.80 | 21.70 | 9.80 | 6.35 | 6.35 | 12.70 | 16.50 |
KLQ3L-1/2"X1/2° | 24.60 | 13.00 | 24.60 | 13.00 | 9.53 | 9.53 | 12.70 | 19.50 |
KLQ3L-3/4"X3/4° | 32.50 | 19.35 | 32.50 | 19.35 | 15.80 | 15.80 | 12.70 | 26.00 |
